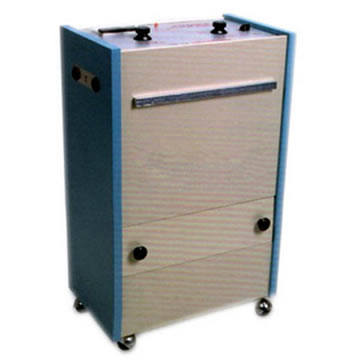

落地式超短波电疗机（硅胶）



落地式超短波电疗机（硅胶）
型号	LDTCD-31
较大输出功率	200W
工作频率	40.68 MHz
电   源	220V 50Hz
耗电量	700W
时间控制	0-60分钟连续可调
重   量	约50Kg
外型尺寸	520 x 310 x 800(mm)
产品附件
测量氖管	1只
电源线	1根
电极输出线	2根
毯垫	大中小，各1副
长方型电极板	大290 x 200(mm) 1副中214 x 143(mm) 1副小214 x 143(mm) 1副电极输出线1幅



产品描述
本机移动方便，性能稳定,并具有自动时间控制功能,使用方便疗效显著,连续工作散热良好.使用电极板治疗，使治疗部位表层和深部都能均匀受热，加速血液循环，增进组织机体的新陈代谢，促进神经和血管功能的恢复，止痛解痉，仰制细菌生长，促进吸收，消炎，消肿，对创伤之收口，伤口感染等各种急性和恶性炎症均有一定疗效。



结构及功能说明

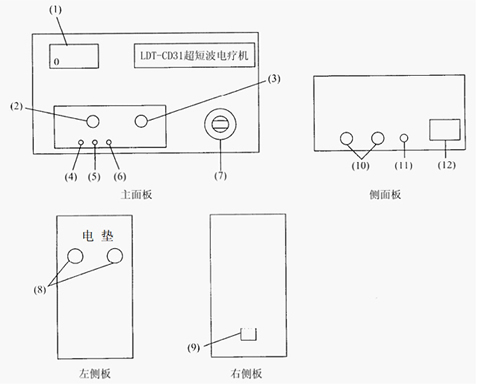

本仪器外形面板如下图所示：

(l) 电表: 指示功率输出大小,以便用户掌握使用。
(2) 调谐: 调节电容量的大小,以达到谐振,获得较大输出能量。
(3) 输出粗调: 分"0"、"l"、"2"、"3"、"4" 档用以调节输出强度的大小。
(4) 电源指示: 电源开关接通,该指示灯发光,表示仪器已处于通电状态。
(5) 预热指示: 电源开关接通,该指示灯发光,表示仪器已处于预热状态, 5min 后该指示灯熄灭,蜂鸣器呼叫, 表示仪器预热时间已到,可以进行治疗。'
(6) 高压指示: 预热时间到,当输出粗调在"1~4"的位置时,开启定时器,该指示灯发光表示已有高频输出,定时时间到,该灯熄灭,高压自动切断, 蜂鸣器呼叫,表示病人治疗结束。
(7) 定时器: 用以控制治疗病人的时间,从0~60分钟连续可调。
(8) 电垫: 接电极输出线, 用于输出高频电场。
(9) 电源开关: 接通电源,当开关拨在"|"位置,表示电源接通,"O"位置,表示电源关闭。
(l0) 保险丝座: 装313003￠6.35×30 4A慢熔保险丝。
(11) 接地端子(等电位端子) 通过接地线（等电位线）将本机与大地接通。
(l2) 交流电源插座: 通过三芯电源线与市电接通, 因本机功率较大, 考虑有较大容量的市电供应,并有保护接地,保持接触良好。
